19 इंच रैक माउंट पर्यावरण निगरानी प्रणाली

19-इंच रैक-माउंट पर्यावरण निगरानी प्रणाली मॉडल FSU1000

1. उत्पाद पैरामीटर

आयाम: W 440 मिमी * D 200 मिमी * 4 4 मिमी (19 इंच, 1 u)

सटीकता: DC वोल्टेज ± 0.5%

ऑपरेटिंग वोल्टेज: DC36-72V या AC90-264V

रेटेड पावर: 5W (पूरी मशीन बिजली की खपत, बाहरी बिजली आपूर्ति को छोड़कर) ऑपरेटिंग वातावरण तापमान: -20 °c-55 °C

भंडारण और परिवहन तापमान: -40 °c-70 °C

सापेक्षिक आर्द्रता: 90% (40 °C ± 2 °C)

ऊंचाई: 0-3000 M माप

2. पर्यावरण निगरानी प्रणाली उत्पाद प्रोफ़ाइल

पर्यावरण निगरानी इकाई एक नेटवर्क निगरानी होस्ट है जिसे एकीकृत नेटवर्क रूम के लिए डिज़ाइन किया गया है जो यूपीएस निगरानी और विस्तारित बिजली वातावरण को एकीकृत करता है। लोकप्रिय 19-इंच रैक-माउंट डिज़ाइन शैली को अपनाना, 220V AC या 48V DC बिजली आपूर्ति का समर्थन करना, 12 से अधिक-तरफ़ा स्विचिंग मान, मल्टी-वे रिले नियंत्रण आउटपुट और परिवेश तापमान और आर्द्रता विस्तार का समर्थन करना, एसएमएस निगरानी और नियंत्रण कार्यों के साथ, अधिक सुरक्षित और अधिक विश्वसनीय। यह आधुनिक मानवरहित ड्यूटी रूम के लिए सबसे अच्छा विकल्प होगा।

3. पर्यावरण निगरानी प्रणाली उत्पाद सुविधा

• FSU1000 कैबिनेट और मशीन रूम स्टेशन के हार्डवेयर नियंत्रण और सेवा के लिए एक हार्डवेयर अधिग्रहण डिवाइस है। नया डिज़ाइन बाहरी स्टेशन ETC और बाहरी कैबिनेट की परियोजना डिलीवरी और परियोजना कार्यान्वयन की व्यावहारिक आवश्यकताओं को जोड़ता है, जो सिस्टम रखरखाव, सिस्टम वायरिंग, डिबगिंग, सौंदर्यशास्त्र और अन्य आवश्यकताओं के समाधान पर ध्यान केंद्रित करता है, जो एप्लिकेशन वातावरण के अधिकांश फ्रंट-एंड संग्रह के लिए उपयुक्त है।

• FSU1000 श्रृंखला बिजली पर्यावरण निगरानी इकाई संचार बेस स्टेशन, एकीकृत कंप्यूटर रूम और बाहरी कैबिनेट के लिए एक लघु, उच्च विश्वसनीयता और सुविधाजनक स्थापना बिजली पर्यावरण निगरानी प्रणाली है, इसका उपयोग विशेष रूप से संचार बेस स्टेशन, एकीकृत मशीन रूम और बाहरी मशीन कैबिनेट की बिजली, पर्यावरण, उपकरण नियंत्रण और दूरस्थ निगरानी के लिए किया जाता है।

• FSU1000 श्रृंखला गतिशील पर्यावरण निगरानी इकाई में प्रवेश द्वार, जल विसर्जन, धुआं, बिजली संरक्षण, एयर कंडीशनिंग विफलता, इन्फ्रारेड, तापमान और आर्द्रता का पता लगाने आदि जैसे सूखे संपर्क संकेतों का पता लगाने के कार्य हैं और शहर की बिजली कटौती का पता लगाने और झुकाव कंपन का पता लगाने के कार्य अंतर्निहित हैं।

• l FSU1000 श्रृंखला गतिशील पर्यावरण निगरानी इकाई में DC वोल्टेज माप फ़ंक्शन अंतर्निहित है, और DC करंट, एनालॉग माप वोल्टेज, करंट ट्रांसमीटर को मापने के लिए 8 हॉल इफेक्ट सेंसर इंटरफ़ेस से लैस है।

• l FSU1000 श्रृंखला गतिशील पर्यावरण निगरानी इकाई में मल्टी-चैनल है

• l RS485/RS232 सिग्नल (16 तक) एक्सेस फ़ंक्शन, स्विचिंग बिजली आपूर्ति, एयर कंडीशनिंग, यूपीएस, लिथियम बैटरी, स्मार्ट मीटर, इलेक्ट्रॉनिक डोर लॉक, वॉयस, वीडियो उपकरण प्रोटोकॉल एक्सेस के लिए इस्तेमाल किया जा सकता है।

• l FSU1000 श्रृंखला गतिशील पर्यावरण निगरानी इकाई में विभिन्न प्रकार के संचार मोड चयन (RS485/RS232, TCP, UDP, SNMP, NB-IOT, 4g, Wifi, आदि) हैं, नेटवर्क के लिए आसान। FSU1000 श्रृंखला गतिशील पर्यावरण निगरानी इकाई 7-इंच कॉन्फ़िगरेशन डिस्प्ले तक पहुंच का समर्थन करती है।

3. उपस्थिति और इंटरफ़ेस विनिर्देश

IMU-इंटरफ़ेस:

IMU के लिए पैनल और इंटरफेस नीचे दिखाए गए हैं

Purture 1-2 फ्रंट और रियर Imu उपस्थिति

सीरियल लाइन ऑर्डर की परिभाषा का विस्तार:

4. पर्यावरण निगरानी प्रणाली स्थापना विन्यास आवश्यकताएँ

RS-232 संचार इंटरफ़ेस के साथ एक यूपीएस;

प्रारंभिक पैरामीटर सेटिंग के लिए RS-232 संचार इंटरफ़ेस और 10M/100M ईथरनेट एडाप्टर कार्ड वाला एक कंप्यूटर (प्रशासनिक अधिकारों के साथ);

पूर्ण नेटवर्क वातावरण;

यूपीएस बिजली और कंप्यूटर रूम वातावरण और बाह्य उपकरणों (वैकल्पिक) की नेटवर्क निगरानी, निगरानी और प्रबंधन के लिए फ़ंक्शन विस्तार विकल्पों की श्रृंखला।

5. पर्यावरण निगरानी प्रणाली के लाभ

1. आसान और सहज संचालन के लिए फ्रंट पैनल को 3 इंच के लिक्विड क्रिस्टल डिस्प्ले से सुसज्जित किया गया है।

2. सभी सीरियल पोर्ट दृश्य रूप से संचार स्थिति प्रदर्शित करने के लिए संकेतक रोशनी से लैस हैं।

3. कॉम्पैक्ट:”1u/19" मानक केस, स्थापित करने में आसान।

4. विभिन्न प्रकार के समर्थन के लिए 15W बाहरी बिजली आपूर्ति तक 5 सेंसर के सेट से लैस

5. तार्किक लिंकेज

6. प्रोटोकॉल डेटा के पारदर्शी संचरण और अग्रेषण के लिए समर्थन।

7. एनालॉग, स्विचिंग, RS485/RS232 के साथ बड़ी संख्या में सेंसर, उपकरण एक्सेस का समर्थन करें

8. सिग्नलएक्सेस।

9. मानक जीएसपी अपलोड, ओपन प्रोटोकॉल।

10. लचीला बिजली आपूर्ति, एसी या डीसी बिजली आपूर्ति।

11. पूर्ण कार्यक्षमता वाले वेब पेज डेटा प्रस्तुति को सरल और सीधा बनाते हैं

12. बज़र से लैस, अलार्म स्थिति स्थानीय आवाज संकेत

13. 16485 सीरियल पोर्ट तक प्रदान करता है (IMU 1016 संस्करण

14. पोर्ट अनुकूलनशीलता अच्छी है, साथ ही, सामान्य उपयोग में निगरानी वस्तु में एक समर्पित पोर्ट है

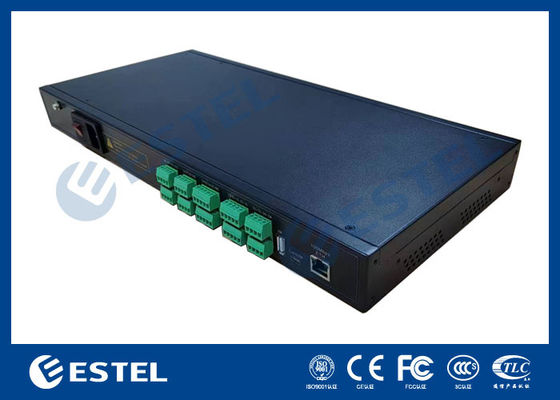

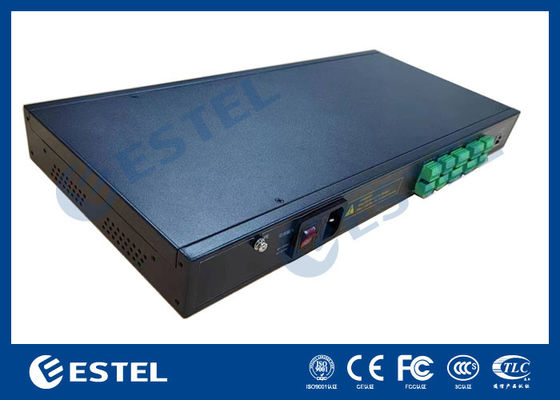

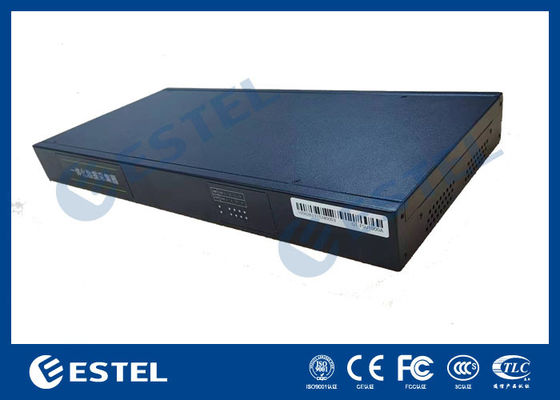

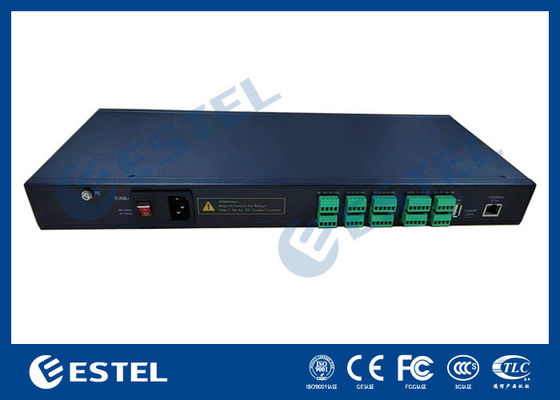

6. उत्पाद चित्र
