SNMP रिमोट 220V AC RS232 पर्यावरण निगरानी प्रणाली EMU

19-इंच रैक-माउंट एनवायरनमेंट मॉनिटरिंग सिस्टम 220V AC या 48V DC पावर सप्लाई

1. उत्पाद प्रोफ़ाइल

एनवायरनमेंट मॉनिटरिंग यूनिट एक नेटवर्क मॉनिटरिंग होस्ट है जिसे एकीकृत नेटवर्क रूम के लिए डिज़ाइन किया गया है जो यूपीएस मॉनिटरिंग और विस्तारित पावर वातावरण को एकीकृत करता है।लोकप्रिय 19-इंच रैक-माउंट डिज़ाइन शैली को अपनाना, 220V AC या 48V DC बिजली की आपूर्ति का समर्थन करना, 12-वे स्विचिंग वैल्यू से अधिक का समर्थन करना, मल्टी-वे रिले कंट्रोल आउटपुट और परिवेश का तापमान और आर्द्रता विस्तार, एसएमएस निगरानी और नियंत्रण कार्यों के साथ, अधिक सुरक्षित और अधिक विश्वसनीय।आधुनिक मानव रहित ड्यूटी रूम के लिए यह सबसे अच्छा विकल्प होगा।

2. उत्पाद सुविधा

1. काम कर रहे बिजली की आपूर्ति: एसी 220V या डीसी 48V बिजली की आपूर्ति का समर्थन करें, अधिक व्यापक रूप से उपयोग किया जाता है।

2. RS232 यूनिवर्सल इंटरफ़ेस: यूपीएस रीयल-टाइम डेटा का तुल्यकालिक अधिग्रहण।

3. SNMP रिमोट नेटवर्क मॉनिटरिंग: रिमोट मॉनिटरिंग के लिए नेटवर्क इंटरफेस और सहज वेब पेज डिस्प्ले के साथ।
4. मोडबस फील्ड इंटीग्रेटेड मॉनिटरिंग: 485 इंटरफेस के साथ, लोकप्रिय मोडबस प्रोटोकॉल का उपयोग करके, यह गैर-नेटवर्क रूम की एकीकृत निगरानी का एहसास कर सकता है, सिंक्रोनस मॉनिटरिंग सिंगल रूम या मल्टी-रूम मॉनिटरिंग डेटा, और डिस्प्ले के रूप में वैकल्पिक 7-इंच टच स्क्रीन।

5. 6-वे रिले कंट्रोल आउटपुट: फ्लेक्सिबल आउटपुट कंट्रोल इंटरफेस, जो कंट्रोल पावर आउटपुट और पैसिव स्विच मोड, जैसे कंट्रोल फैन, एयर कंडीशनर और अन्य संबंधित पावर स्विच डिवाइस को महसूस कर सकता है।

6. 15-वे स्विचिंग वैल्यू इनपुट डिटेक्शन: इसका उपयोग विभिन्न कमरे के पर्यावरण उपकरणों जैसे धूम्रपान, बाढ़, अभिगम नियंत्रण, दरवाजा चुंबकत्व इत्यादि की निगरानी के लिए किया जा सकता है।

7. मानव-कंप्यूटर इंटरैक्शन इंटरफ़ेस: एलसीडी वाइडस्क्रीन डिस्प्ले उपयोगकर्ताओं के लिए पैरामीटर सेटिंग्स और सिस्टम के संचालन की पुष्टि करना आसान बनाता है।

8. एलईडी संकेत समारोह: जीएसएम उपकरण साइट की परिचालन स्थिति की अधिक सहज समझ।

9. एनालॉग मूल्य का 4 तरीका: शक्ति, तापमान, दबाव और पहचान के अन्य पहलुओं को प्राप्त करने के लिए विभिन्न प्रकार के ट्रांसमीटरों के साथ उपयोग किया जा सकता है;इनपुट रेंज: 0-5 वी।

10. बिल्ट-इन GSM मॉड्यूल: GSM डुअल-फ़्रीक्वेंसी, 900/1800MHz को सपोर्ट करता है;एसएमएस के माध्यम से रिमोट एसएमएस अलार्म फ़ंक्शन का एहसास करें।

11. यूपीएस प्रोटोकॉल की एक विस्तृत श्रृंखला का समर्थन करें: एपीसी, एमजीई, ईटन, संतक, केस्टार, केलॉन्ग और कई अन्य घरेलू और विदेशी ब्रांड।

3. स्थापना विन्यास आवश्यकताएँ

1. RS-232 संचार इंटरफेस के साथ एक यूपीएस;

2. प्रारंभिक पैरामीटर सेटिंग के लिए RS-232 संचार इंटरफ़ेस और 10M/100M ईथरनेट एडेप्टर कार्ड के साथ एक कंप्यूटर (प्रशासनिक अधिकारों के साथ);

3. पूरा नेटवर्क वातावरण;

4. नेटवर्क मॉनिटरिंग, मॉनिटरिंग और यूपीएस पावर और कंप्यूटर रूम वातावरण और पेरिफेरल्स (वैकल्पिक) के प्रबंधन के लिए फ़ंक्शन विस्तार विकल्पों की श्रृंखला।

4.पैनल परिचय और वायरिंग पोर्ट परिभाषा

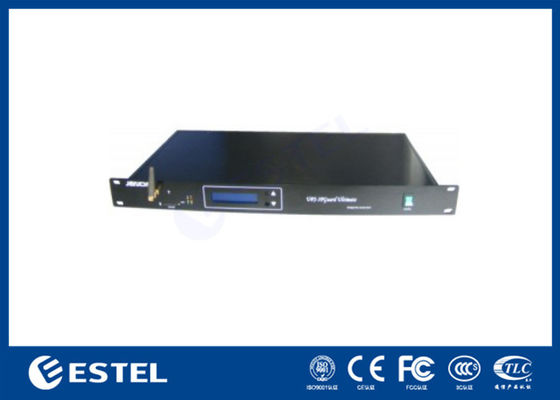

सामने का हिस्सा:

• पावर: ऑन/ऑफ स्विच;

• पी: सामान्य ऑपरेशन के दौरान निरंतर चमक रखें;

• आर: रनिंग इंडिकेटर;सामान्य ऑपरेशन के दौरान प्रति सेकंड एक बार चमकती है;

• एस: एसएमएस स्थिति प्रकाश भेज रहा है;उपकरण के निष्क्रिय होने पर प्रकाश निरंतर चमक रखता है, और उपकरण के व्यस्त होने पर प्रकाश चमकता है;

• ई: जीएसएम मॉड्यूल सूचक;यह चमकते समय शुरू हो रहा है, और यह हर दो सेकंड में सफलतापूर्वक चमकने लगता है;

• रीसेट: रीसेट बटन;GSM मॉड्यूल को रीसेट करने के लिए 3 सेकंड से अधिक देर तक दबाएं।

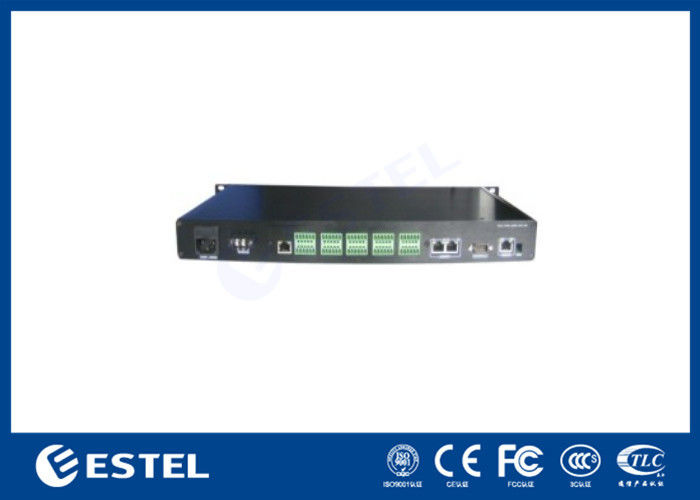

पीछे का पैनल:

• AC220V-50(60)Hz : AC 220V इनपुट (वैकल्पिक)

• DC48V/2.5A : DC 48V इनपुट (वैकल्पिक)

• RS485 / EXT: RS485 संचार पोर्ट, निगरानी पर्यावरण तापमान और आर्द्रता या अन्य डिवाइस का विस्तार करने के लिए उपयोग किया जाता है;

• RS232 / डिवाइस: पीसी के साथ पैरामीटर कॉन्फ़िगरेशन और यूपीएस सूचना क्वेरी के लिए सीरियल पोर्ट संचार इंटरफ़ेस;

• ईथरनेट: UTP 10/100M RJ45 ईथरनेट इंटरफ़ेस;

• डिफ़ॉल्ट: आईपी कॉन्फ़िगरेशन;NO.1 डायल डाउन होने पर डिफ़ॉल्ट IP पुनर्स्थापित करें।
